脈沖布袋除塵器的控制技術

來源：泊頭市康越環保發布時間：2016/5/30 15:57:39

摘要：采用可編程控制除塵設備運行, 具有結構緊湊、功能完備、可靠性高、操作簡便、維護簡易等特點?？刂苾?nèi)容包括清灰、卸灰、輸灰及排灰 ,并要求設備進行單動和聯動運轉的控制。

摘要：采用可編程控制除塵設備運行 , 具有結構緊湊、功能完備、可靠性高、操作簡便、維護簡易等特點。控制內容包括清灰、卸灰、輸灰及排灰 ,并要求設備進行單動和聯動運轉的控制。

脈沖布袋除塵器的控制技術

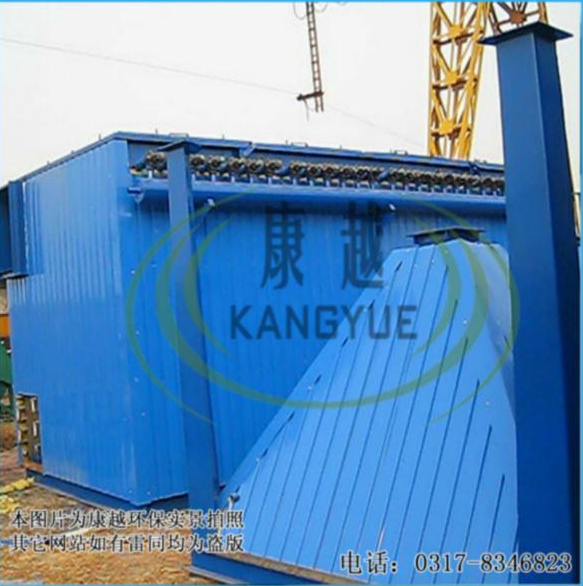

　　脈沖布袋除塵器是使含塵氣體通過織物過濾袋 , 用高壓空氣通過脈沖閥噴吹濾袋上的粉塵 ,并將粉塵收集下來的一種設備。布袋除塵器的優點是: 凈化效率高 , 性能穩定 ,操作簡便 , 適應性強 ,回收的粉塵易于利用等。使除塵器正常運轉很重要的因素在于 , 電氣控制設備運行可靠。根據多年來除塵器的設計及現場運行的設備看 , 采用可編程控制除塵設備運行 , 具有結構緊湊、功能完備、可靠性高、操作簡便、維護簡易等特點。

一、除塵器控制內容：

1. 除塵器工作原理：

負壓脈沖布袋除塵器處在風機的負壓端 , 除塵器采用下進風上排風外濾式結構 ,具有相互分隔的袋濾室 , 當某一袋濾室進行清灰時 ,通過控制機構控制脈沖閥 ,噴出高壓氣體并帶入大量空氣噴吹濾袋上的粉塵 , 使粉塵落入灰斗 ,通過輸灰系統把粉塵運走 , 含塵氣體從濾料孔隙流過 ,干凈氣體通過排風管排入大氣中。圖 1為負壓脈沖布袋除塵器系統流程圖。

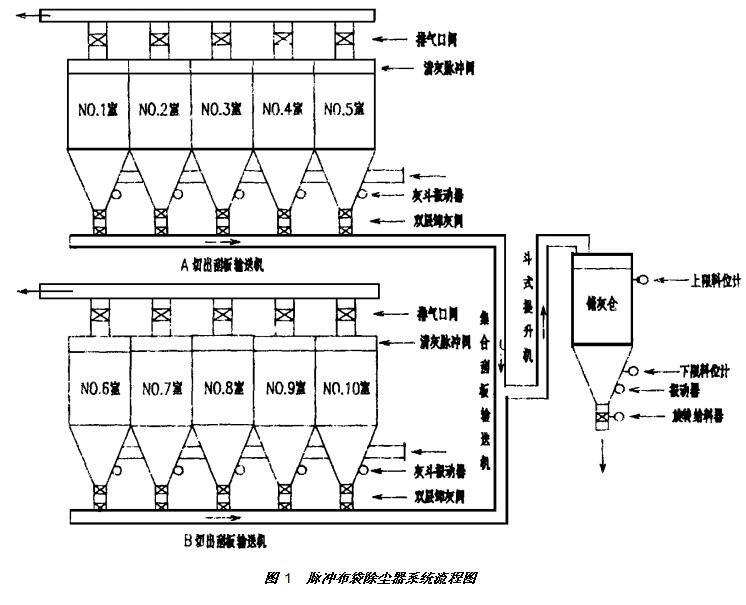

1 脈沖布袋除塵器系統流程圖

2. 控制內容：

除塵器控制內容為清灰、卸灰、輸灰及排灰 , 并要求設備能進行單功和聯動運轉的控制。
設單動的目的是為了設備單體調試時 , 在除塵器現場手動操作。

在聯動運轉時 , 除塵器清灰系統采用定時或差壓控制 , 并與刮板機聯鎖。只有在刮板機運轉時 , 方可清灰。清灰的周期、清灰程序中脈沖閥噴吹時間能根據運行狀態進行調整。
順序啟動: 從除塵器電氣室或中央控制室發出運轉指令 , 斗式提升機運行 , 1min后集合刮板輸送運行 , 30s 后切出刮板輸送機運行。斗式提升機要與諸灰倉料位控制器聯鎖 , 只有在正常料位時 ,斗式提升機才能啟動。

順序停止: 從除塵器電氣室或中央控制室發出停止指令 , 或儲灰倉灰滿的情況下 ,系統開始順序停機 , 首先切出刮板輸送機停止 , 1min 后停集合刮板輸送機 , 2～ 5min后停斗式提升機。切出刮板輸送機停止運行同時 , 清灰系統、卸灰系統也停止運行。

事故停止: 儲灰倉料位到上限位置或輸灰設備發生機械故障 , 若 15min后仍不消失 ,事故信號則按正常停機程序停止全部輸灰設備 ,并向除塵器電氣室及中央控制室發出故障信號。

圖 2.控制方框圖

二、 PLC控制原理：

1. 控制原理：

P LC控制原理如圖 2所示。

2. 電氣設備配置：

   電氣設備由 PL C控制柜、電動機控制柜和機旁操作箱組成。
   P LC控制柜、電動機控制柜安裝在無人操作的除塵器電氣室內。
   機旁操作箱安裝在除塵器上、所控制的設備附近。在各箱可進行下列操作和監視:
   （ 1）除塵設備手動、聯動操作; （ 2）設備運轉狀態信號指示燈 ; （ 3）設備故障指示燈 ; （ 4）儲灰倉料位指示燈 ; （ 5）故障音響及報警。

三、控制過程：

1. 清灰控制過程：

采用負壓吸入大氣方式進行分室清灰。除塵器正常運行時 ,含塵氣體從灰斗上的入口短管進入除塵器內 ,其中較粗顆料的粉塵在灰斗中自然沉降 ,較細微的粉塵隨氣流上升進入濾袋 , 由于碰撞、篩分、鉤住截留等效應 ,粉塵被阻留在濾袋外壁表面 ,從濾袋出來的干凈氣體經排風管、風機和排氣筒排入大氣中。當濾袋外壁粉塵層逐漸增厚 ,使濾袋阻力也相應增高 ,在達到規定值（ 1960Pa 左右）后 , 即各室輪流進行清灰。清灰開始 ,首先關閉排氣口閥 ,使濾袋室內暫時處于無氣流流通的靜止?fàn)顟B(tài) , 這時脈沖閥開始射出高壓氣體 ,吹落濾袋上的粉塵 ,使積附于濾袋外壁的粉塵層掉入灰斗。由于脈沖閥射出高壓氣體的數量受壓縮空氣壓力大小的限制 , 所以每個室的脈沖閥不是一起動作 ,而是一個閥一個閥動作 ,_后一個脈沖閥動作完畢后 ,打開排氣口閥 ,恢復正常過濾狀態 ,再進行下一個室的清灰。

2. 卸灰、輸灰、排灰控制過程：

粉塵落入灰斗后 ,經過一段時間開始卸灰 ,首先打開雙層卸灰閥下閥 ; 幾秒鐘后 , 關閉下閥 , 再打開上閥; 幾秒鐘后 , 關閉上閥。如此反復循環幾次 ,_后灰斗振動器振動幾秒鐘 ,這個室卸灰結束。再進行下一個室的卸灰。卸灰的次序: 先從靠近儲灰倉_個室開始卸灰（參見圖 3） ,即第 1、 6室開始卸灰 ,然后第 2、 7室卸灰…… ,_后第 5、 10室卸灰 , 這種卸灰方式使灰落入切出刮板輸送機后 , 及時運到集合刮板輸送機 , 不會因切出刮板輸送機過負荷運轉 ,造成斷鏈的后果。如果除塵器的灰量較大 ,室與室之間卸灰的時間間隔也需相應縮短。

在儲灰倉附近 , 安裝一臺出灰操作箱 ,供現場操作工人從儲灰倉往汽車上抽灰時使用。粉塵在儲灰倉內存一段時間后 , 容易造成壓實 ,如果用振打器振打 , 越打越實。為了克服這一缺點 ,_的方法是在儲灰倉上裝松動裝置。

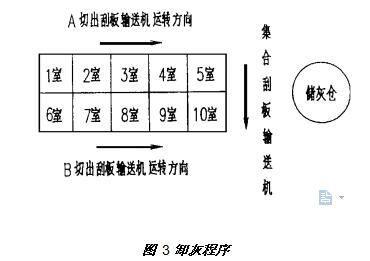

圖 3卸灰程序

3. 控制儀表、顯示及報警：

為了測量除塵器的阻力 ,觀察各室清灰效果 , 在除塵器上安裝差壓變送器 ,以取代 U 型管。總差壓變送器的高壓端取壓口在除塵器入口位置 , 低壓端取壓口在除塵器出口位置。每個室差壓變送器的高壓端取壓口在灰斗下方位置 ,低壓端取壓口在濾袋室頂部。總差壓信號和每個室差壓信號送入 P LC 機。用除塵器總差壓信號控制清灰過程是: 當總差壓達到設定的上限值時 , 從第 1室開始清灰至第 n 室清灰結束。除塵器分室差壓信號控制清灰過程是: 當某室差壓信號達到_值時 ,這個室開始清灰 ,但是不容許兩個室同時清灰。

除塵器清灰的效果與壓縮空氣的壓力密切相關。為了_壓縮空氣的壓力值（正常時為 0. 5M Pa ）并能夠隨時觀察壓縮空氣壓力值 , 在壓縮空氣儲氣罐上安裝一臺壓力變送器 , 當壓力值低于 0.4M pa 時 , 報警 , 除塵器按照正常停機程序停止運行。
為了顯示儲灰倉灰量 ,在儲灰倉上安裝一臺錘式料位計 , 這種設備可以隨時測出儲灰倉內灰量多少。當儲灰倉料位到上限時 ,應進行報警 ,并按照正常停機程序停止除塵器運行。

輸灰系統的設備如斗式提升機、集合刮板輸送機、切出刮板輸送機的鏈條會因被某種硬物卡住以至拉斷。為了防止斷鏈現象發生 ,每臺電動機控制回路加一個沖擊電流繼電器。其作用是 ,當電流_過設定值時 ,馬上切斷電動機電源 ,_設備正常運行。

排氣口閥、雙層卸灰閥關和開 ,都是使用碰撞式限位開關顯示閥門的狀態。由于除塵器現場條件差 , 限位開關常常碰不到位 ,產生誤動作 ,所以采用具有金屬外殼的戶外型二線制感應式接近開關代替碰撞式限位開關。

四、結論：

采用可編程控制器控制脈沖除塵器具有如下優點:

（1）降低了成本 , 以前控制線路采用時間繼電器、中間繼電器等器件 , 元器件數量大、占用控制柜空間大 ,所以成本也高。

（2）可以根據工藝條件 , 靈活地調節參數與控制狀態。由于除塵器用于不同條件的現場 ,粉塵性質及粉塵量不同 ,有些參數及設備運行的程序都是根據實際情況來決定的 ,例如清灰周期、雙層卸灰閥卸灰周期、灰斗振動器振動時間等等。上述情況只有采用可編程控制器才能滿足現場的需要。

（3）控制線路簡單 , 安裝靈活 ,線路故障點減少 , 可靠性高。以前采用的繼電器等元器件 ,線路復雜 , 故障點多 ,維護不方便。

（4）可編程控制器不僅具有繼電器所完成的_功能 ,而且引入了微機功能 ,具有數據傳送、比較、四則運算 , 及模擬量輸入、輸出等功能 , 從而使控制能力產生了飛躍。
