一、概 述

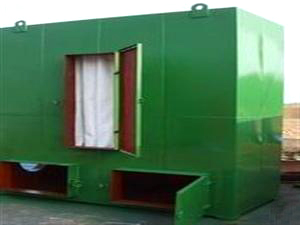

HD型單機布袋除塵器是專為水泥廠庫頂、庫底、皮帶輸送轉運點及其它局部塵源的除塵而設計的，也可以用于其它行業的局部塵源除塵用。
HD系列單機袋式除塵器具有體積小、處理風量大、結構緊湊、使用方便可靠等優點。從除塵器上_下來的粉塵可直接排入倉內，亦可直接落在皮帶上或其他排塵設備上。
二、HD 系列單機袋式除塵器工作原理
HD型單機布袋除塵器是將含塵氣體由除塵器入口進入箱體，通過除塵濾袋進行過濾，粉塵被留在除塵濾袋內表面，凈化后的氣體通過濾袋進入風機，由風機吸入直接排入室內，亦可以接排風管將尾氣排到室外。隨著過濾時間的增加，除塵濾袋內表面黏附的粉塵也不斷增加，除塵濾袋阻力隨之上升，從而需要清灰，清灰完畢后，單機袋式除塵器又正常進行工作。HD型單機袋式除塵器采用自控清灰機構進行定時振打清灰或手控清灰機構人工停機后自動振打數十秒，使粘在除塵濾袋內表面的粉塵抖落下來。粉塵落到灰斗、抽屜或直接落到產塵設備中。
三、HD 系列單機袋式除塵器的結構特點
HD型單機布袋除塵器由風機、箱體及灰斗三個部件組成，各部件安裝在一個立式框架內，結構為緊湊，各部件的結構特點如下。
3.1、風機部件選用通用標準風機，便于維修更換，并采用隔震設施，噪聲小。
3.2、除塵濾袋選用滌綸濾布制成的圓筒形濾袋，過濾效果好，使用壽命長。
3.3、清灰機構是采用電動機帶動連桿機構，使濾袋抖動而_除塵濾袋內表面粉塵的方法，其控制裝置分手控或自控兩面三刀種，自控是在風機連續工作時間時，清灰機構定時自動振打清灰。手控即風機停機后清灰機構自動工作，數十秒后自動停機，亦可根據需要隨時開動清灰機構（電機）振打清灰，清灰時間由用戶自行調節時間斷電器。
3.4、灰斗采用抽屜式和灰斗式兩種結構，_粉塵_方便。
四、HD 系列單機袋式除塵性能參數和外形尺寸
4.1、HD系列單單機袋式除塵的性能參數見表
|
HD8924 （ABC） |
HD8932 （ABC） |
HD8948 （ABC） |
HD8956 （ABC） |
HD8964 （ABC） |
HD8964L （ABC） |
HD8980 （ABC） |
||
|
處理風量（m3/h） |
1000-1500 |
1500-2000 |
2000-3000 |
3000-3480 |
3480-4200 |
4200-5200 |
5200-6000 |
||
|
除塵器阻力（Pa） |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
||
|
過濾面積（m2） |
10 |
14.48 |
20 |
25 |
29.0 |
35 |
40 |
||
|
過濾風速（m/min） |
< 2.5 |
||||||||
|
除塵效率（%） |
> 99.9 |
||||||||
|
風機功率 |
3 |
3 |
5.5 |
5.5 |
835 |
8.5 |
11.0 |
||
|
清灰電機功率 |
0.25 |
0.25 |
0.25 |
0.37 |
0.37 |
0.37 |
0.37 |
||
|
風機電機型號 |
Y9L00-2 |
Y100L-2 |
Y232S1-2 |
Y132S1-2 |
Y132S2-2 |
Y132S2-2 |
Y169M1-2 |
||
|
清灰電機型號 |
AQ27114 |
AQ27114 |
AQ27124 |
AQ2-7124 |
AQ2-7124 |
AQ27124 |
Y801-4 |
||
注：以上參數為泊頭市康越環保有限公司產品
4.1、HD系列單單機袋式除塵的安裝尺寸表
