混砂機插入式脈沖布袋除塵器是一種新型組合式除塵器，1977年10月天津機車配件廠實用證明，效果好，它為混砂機或與之類似的揚塵設備的除塵找到了一條新途徑。
一、混砂機工作過程及除塵現狀:

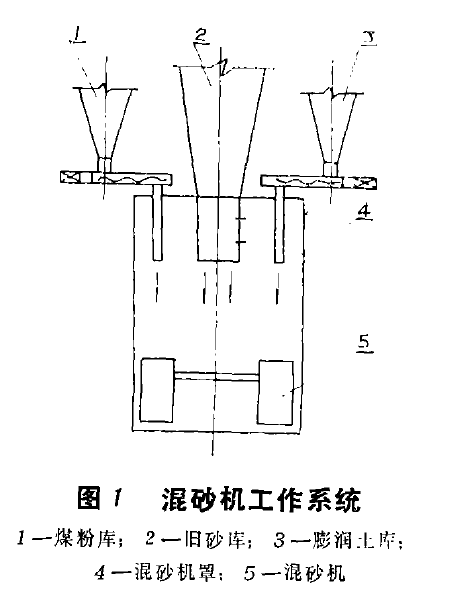

混砂機是將定量的新砂、舊砂、煤粉、膨潤土和水進行混碾，制成造型砂的一種工藝設備，其工作系統見圖1。
舊砂、煤粉、膨潤土實現密閉自動加料，為除塵創造了條件。但當它們落入棍砂機罩內時，由于高差和粉碾的作用，使工作區的粉塵濃度遠遠_過_規定標準。如1974年對天津機車配件廠S114混砂機工作區測定結果，平均濃度為117.5毫克/米3，工作區上部平臺平均濃度為309毫克/米3。
目前國內棍砂機的除塵系統有干式和濕式兩種。常用的干式旋風除塵器，由于除塵效率偏低，而且初始粉塵濃度_過了克/米’時，則凈化后的空氣達不到排放標準。而混砂機工作時的初始平均濃度往往都_過1克/米3l所以從保護環境出發，混砂機一般不宜采用干式旋風除塵器。常用的濕式除塵器種類較多，效率也較高，但由于泥漿清理問題尚未很好解決，而且在北方應用還存在冬季容易凍結的問題，因此，大大地限制了它的應用。
由此可見，研究改進混砂機除塵系統，是鑄造車間防塵的一項重要任務。
二、混砂機插入式脈沖除塵器:

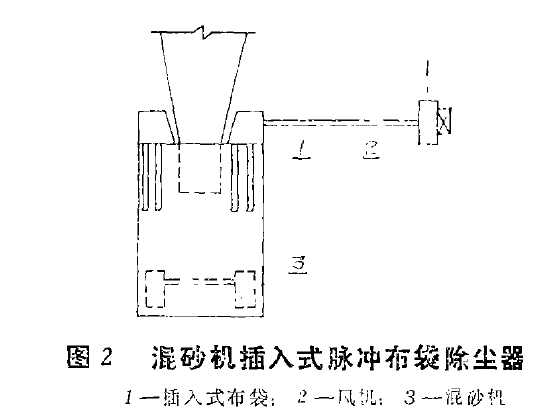

為了解決上述混砂機除塵設計中存在的主要問題，設計了一種混砂機插入式脈沖布
袋除塵器（見圖2）。它是利用混砂機罩內的空間，在適當位置插入_數量的布袋，達到密閉抽風和空氣凈化兩個目的。由于這種除塵器具備密閉罩和布袋除塵器兩者的伏點，能以較小的風量取得較好的抽風效果，除塵效率可穩定在”腸以上，不僅克服了濕式除塵器的缺點，而且使除塵系統大為簡化。
選用機械脈沖控制器，用壓縮空氣經文丘利管反吹，以實現布袋的自動清灰。這種控制器直觀、不易損壞、容易檢修，適于鑄造車間使用。
混砂機插入式脈沖布袋除塵器的主要特點:
1.煤粉、膨潤土可直接回收利用。阻留在濾袋上的煤粉、膨潤土等粉塵，經脈沖反吹直接落在混砂機內_混碾使用。經測定，混砂機的平均初濃度為4克/米，，適宜風量為2050米‘/時，此時的進口風速為1.5米/秒，則混砂機每班可回收原料64公斤。
2.節省空間，簡化除塵系統。該除塵器與混砂機罩結合為一整體，有效地利用了罩內空間，不占用車間面積，還簡化一了除塵系統。
3.便于維護管理。插入式布袋除塵器實為工藝設備的重妥組成部分，位于工人操作區，便于及時發現問題和及時修理。此外，還可以根據混砂機給料器的不同，設計不同形式的插入式布袋除塵器，與混砂機配套施工和使用。
4.避免積灰的堆積搬運和二次污染。由于除塵器收集的粉塵直接落入混砂機被利用，不存在堆積和搬運的問題，不僅節省了處理積灰的工作量，而且可避免二次污染。
