布袋除塵器鋼支架結構設計的若干問題與分析-泊頭市康越環保

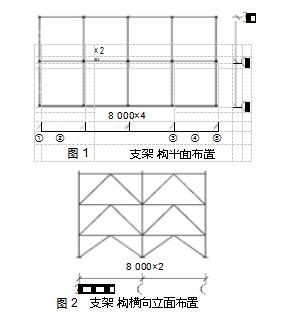

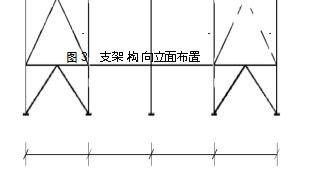

結構體系的選擇對其經濟效益影響很大，因此，鋼支架設計時，首先應根據鋼支架的幾何高度 、 作用荷載的大小 、 運行操作空間選擇_合理的結構體系方案 。 對于本工程，由于鋼支架高度較高，橫向跨度較大，采用人字形框架支撐體系 。

2 ．  2 、 截面形式：

    除塵器鋼支架各構件以承受軸向力為主，立柱可以采用 H 型鋼、鋼管和焊接箱形截面柱。H 型鋼在除塵器鋼支架中被廣泛采用，根據需要，選用不同規格的寬翼緣或窄翼緣，可較好地滿足穩定性。當豎向荷載較大，且兩方向的計算長度接近時，可以考慮采用鋼管柱和焊接箱形截面柱，但是鋼管柱在與其他相鄰構件連接的構造較復雜，價格亦相對較高。焊接箱形截面柱的加工制造工作量較大，較少采用?？蚣苤误w系中的支撐可以按受拉桿考慮，截面形式滿足強度要求，控制其長細比不宜大于 200。截面信息見表 1。

梁與立柱采用鉸接和剛接連接，鋼柱的計算取值不同 。 鉸接節點制造安裝簡便，但是鋼柱的計算長度系數偏大，鋼柱的穩定承載力偏小; 采用剛接節點，節點制作安裝工作量大，鋼柱的計算長度系數偏小，穩定承載力較高 。 體系中支撐桿件只承受軸心力，節點受力明確，高強螺栓需要量少，計算簡單 。

2 ．  4 鋼材的強度等級

    鋼材強度的等級可根據截面的不同控制而合理選擇。當計算梁柱截面為強度控制時，可優先選用較高強度等級的鋼材。當梁柱截面為變形或穩定控制時，則應優先選用較低強度等級的鋼材。柱的選材宜采用 Q345 級鋼，系桿和支撐宜采用 Q235 級，結構和經濟的合理性較好。

3、 荷載取值：

    電除塵器本體是一個體積龐大的薄壁鋼板殼結構，內部設有立柱和支撐，剛度較大，恒荷載和活荷載均施加于電除塵器鋼支架立柱的頂部。除塵器及其鋼支架體系，需要考慮的荷載有恒載 （ 除塵器自重，支架及平臺自重，設備自重） ，活荷載（ 儲灰荷載，頂面活荷載、雪荷載） ，風荷載，還有地震荷載等。

3 ．  1 、 恒荷載：

    鋼支架承受恒載主要包括殼體、進出口喇叭、濾布、灰斗、保溫、檢修爬梯以及電機等附屬設備，根據實際自重分布施加于鋼柱頂部。

3 ．  2 、 活荷載：

    活荷載應包括頂板檢修活載、平臺檢修活載、灰斗內積灰、熱膨脹引起的瞬間摩擦力。除塵器本體與鋼柱的支座采用滾動支座，摩擦系數僅為 0． 02，可以忽略熱膨脹引起的水平摩擦力 。鋼支架頂部荷載見表 2。

   鋼支架應考慮除塵器本體和灰斗產生的風荷載，結構計算軟件中無法直接計算殼體和灰斗產生的風荷載，實際設計中需手動折算并按照特殊風荷載的形式施加于柱頂，基本風壓和計算參數按照現行荷載規范取值即可 。

3 ．  4 、 地震荷載：

   地震荷載按照現行 《 抗震設計規范 》 進行計算取值，采用底部 剪力法和振型分解反應譜法 ，振型分解反應譜法可以借助結構 計算軟件完成 。

4、 計算結果分析：

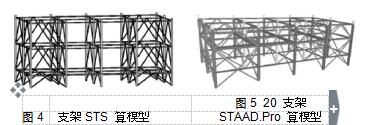

  鋼支架 STS  計算模型見圖 4 ， 20  鋼支架 STAAD ． Pro 計算模型見圖 5。
