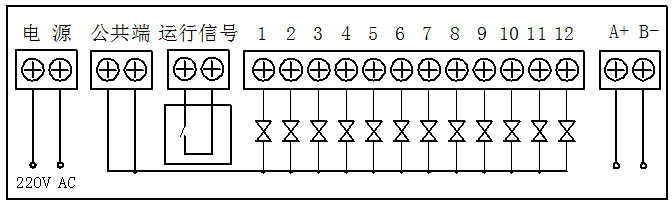

接線方法: 注意印刷板上的接線符號, AC220V端子應接 AC220V電壓,“當”應接地線。千萬不要接錯, 1至終位(如10位控制儀應為1~10,以此類推)及DC24V端子(公用線)接至電磁脈沖閥.脈沖控制儀印刷板上的壓差控制輸入端子與壓差控制儀 (壓差控制儀需配) 的輸出觸點相連接. 即可進行定壓差清灰,
? 注 意
1、由于線路板及接線端子上工作電壓高達220V, 操作時手要保持干燥且不要接觸接線端子 和線路,否則,可能導致觸電事故;
2、由于“功能”按鈕為塑料微型按鈕,操作時應垂直輕按,切忌用力過猛或斜按,否則,很容易損壞按鈕。
3、控制儀周?chē)粦?yīng)有腐蝕性氣體,盡量避開強烈震動、強磁、高溫高熱場所;
4、為了正常的生產及設備安全,控制路數、脈沖閥數應由_技術人員進行調整。
5、控制儀開機信號可以用于設備的遠程控制、壓差控制、與其他設備聯動等功能,有特殊應用時,為確保不因接錯線發生設備損壞,請咨詢我公司技術人員,指導接線。
脈沖控制儀指示燈顏色的作用。
綠色:表示電源斷開、除塵器停運、閥門全關
紅色:表示電源閉合、除塵器運行、閥門全開等。
綠色燈加紅色燈:閥門半開。
白色:控制回路電源監視燈。
黃色: 不正常狀態 。
