當含塵氣體由進風道進入灰斗 ，氣體 中粗細顆粒物會直接 落入灰斗底部 ，細細顆粒物 隨氣流 轉折點 向上 進入 中、下箱體 ，煙塵積附在除塵濾袋外表面 ，經過過濾 后的氣體 進入上箱體 至凈氣集合管的排風 道，隨后 經排風機 排至大氣 。

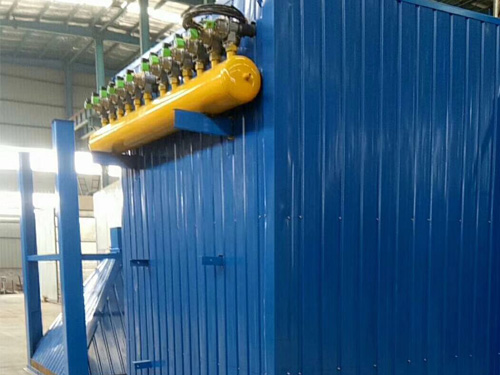

120袋脈沖布袋除塵器清灰 過程 是由可編程序 的脈沖控制 儀對排氣閥 、脈沖電磁閥 及星型卸料器 等進行 全自動 控制 。
脈沖 布袋式除塵器 安裝 調試 步驟 ：
1、頂部 人孔檢修門部分 ，其壓緊裝置 一端 靠機構壓緊 ，另一端 靠手柄壓緊 ，分別 調整螺栓和螺母 ，使關閉 后橡膠密封條能壓緊在門框 上，打開時無卡碰現象 ，并鎖緊螺栓 。
2、調整 提升閥部分 ，閥門氣缸為緩沖式 ，要求 在閥關閉到閉合 位置 時，氣缸 應進入 緩沖區 ，否則應調節閥 板兩側 螺母 。
氣缸 的運動 速度 可通過 氣缸 兩端 的節流閥 螺栓 進行 調節，要求 提升 閥關閉 時間 不大于 2s ，較好 1s 之內 ，開啟 時可適當 慢些 。
然后 檢查 多孔板 閉合后的間隙 ，較大 不過 0. 8mm 。
若現場 焊接 后閥板孔發生 變形 則應進行 調平 ，較簡單 的辦法 是將閥板放在 多孔板 孔上，找出 間隙 大的部位 用工具 扳平 。
上述 調整 均應接 壓縮空氣 源，其壓力 可通過 氣源 三聯件 上的減壓閥 來調整 （一般 為0.3 MP a），使多孔板 閉合 后變形 2～3mm ，上述 調速 均通過 電磁閥 上的手動 開關 進行 ，不必 接電源 ，調試 完畢 ，將手動 開關 復原 ，并擰緊多孔板 兩側 螺母 和背母。
注意 ：在調試 提升 閥時，絕不 可使
脈沖電磁閥 動作 ，否則 強大 的氣流 會對人身 造成 傷害 。
3、調整 灰斗 內的輸送機械設備 ，鎖風設備 及其 傳動 ，全部 運動 部件均應添加 潤滑油 。
4、調整 清灰 控制板 （詳細 閱讀 脈沖控制儀 說明書 ），要求 提升 閥、脈沖電磁閥 動作 順序 正確 ，各室清灰 順序 正確 ，時間 連續 可調 ，為了做到系統阻力平衡及輸灰裝置 的動力平衡 ，對室數較多（大于7室）的除塵設備 來說 ，各室清灰順序應是跳躍式 的。
