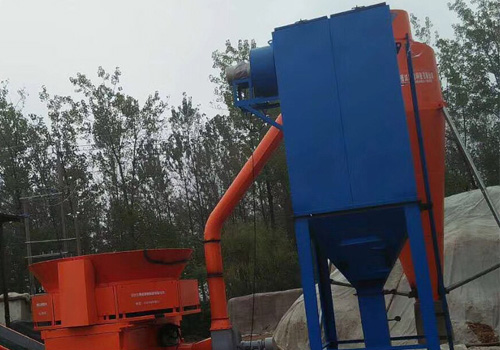

制砂機布袋除塵器是一種體積小,除塵效率高的_地除塵機組,用于鑄造工業,陶瓷工業,玻璃工業以及耐火材料,水泥建材,砂輪制造,化工制品機械加工等行業PL型系列
單機除塵器，是根據國外引進的除塵設備進行改進研制成功的新產品，是一種體積小，除塵效率高除塵機組。該系列機組基本結構由風機、過濾器和集塵器三個部件組成，各部件都安裝在一個立式框架內、鋼板殼體、烘漆防銹，外型美觀、結構科學、運行可靠、使用方便。
制砂機
布袋除塵器結構：
1.風機部件采用離心通風機，風量大，風壓高，風機特性曲線硬，并采用消聲措施，使用時噪音小。
2.過濾器部件采用工業滌綸布為濾料的扁布袋過濾器，布袋內裝有彈簧鋼絲網，過濾效果好，更換濾袋方便，使用壽命長。
3.過濾器部件的清灰機構，是采用電動機帶動偏心輪，連桿使布袋抖動而清理沾在濾袋外表面的粉塵。其控制裝置分自控和手控兩種。自控即在風機連續工作時，清灰機構定時自動振打清灰，手控即風機停止后清灰機構自動工作，數十秒鐘后自動停止，也可根據需要隨時啟動清灰電機振打清灰，清灰時間長短由用戶自行調節時間繼電器。
4.過濾器部件裝有即寬暢又密封的快速折卸檢修門，以便需要時進行檢修和移出過濾器。
5.集塵器上方一側的進風接口在需要時可折下，以便于加大進風口面積的使用。
6.該機組現有十六種規格，分A、B兩型。A型設灰斗抽屜、B型不設灰斗抽屜。下部加法蘭；由用戶直接配接在折包口料倉倒料口，混料庫、噴砂箱、皮帶運輸調頭處等揚塵設備上_地除塵，粉塵直接回收。
|
|
風機配用電機 |
濾袋 |
檢修門 |
濾袋套箍 |
| 項目 |
| 規格 |
| 處理風量（m³/h） |
|
1360 |
4080 |
6800 |
8160 |
| 額定 |
1020 |
3060 |
5100 |
6120 |
| 收塵器阻力（Pa）全壓 |
|
1920 |
1800 |
1900 |
2030 |
| 額定 |
1500 |
1500 |
1720 |
1820 |
| 總過濾面積（㎡） |
18.6 |
55.7 |
92.9 |
111.5 |
| 濾袋組數 |
8 |
24 |
40 |
48 |
| 風機電機型號 |
Y90S-2 |
Y112M-2 |
Y132S1-2 |
Y132S2-2 |
| 搖動電機型號 |
YCJ71 |
| 風機型號 |
U、11 |
110、1E |
170、1E |
|
| 卸灰閥電機型號 |
XWD.55-2-1/29 |
| 風機電機功率（KW） |
1.5 |
4 |
5.5 |
|
| 7.5 |
| 搖動電動功率（KW） |
0.55 |
0.55 |
0.75 |
0.75 |
| 卸灰閥電機功率（KW） |
0.55 |
0.55 |
0.55 |
0.55 |
| 設備重量KG |
UF（STD） |
850 |
1400 |
1820 |
1985 |
| UF（FM） |
400 |
1000 |
1315 |
1445 |
| UF（FB） |
460 |
1500 |
無 |
無 |
